Biotherm-brännaren för slaktavfall

Gör slaktavfallet till värme.

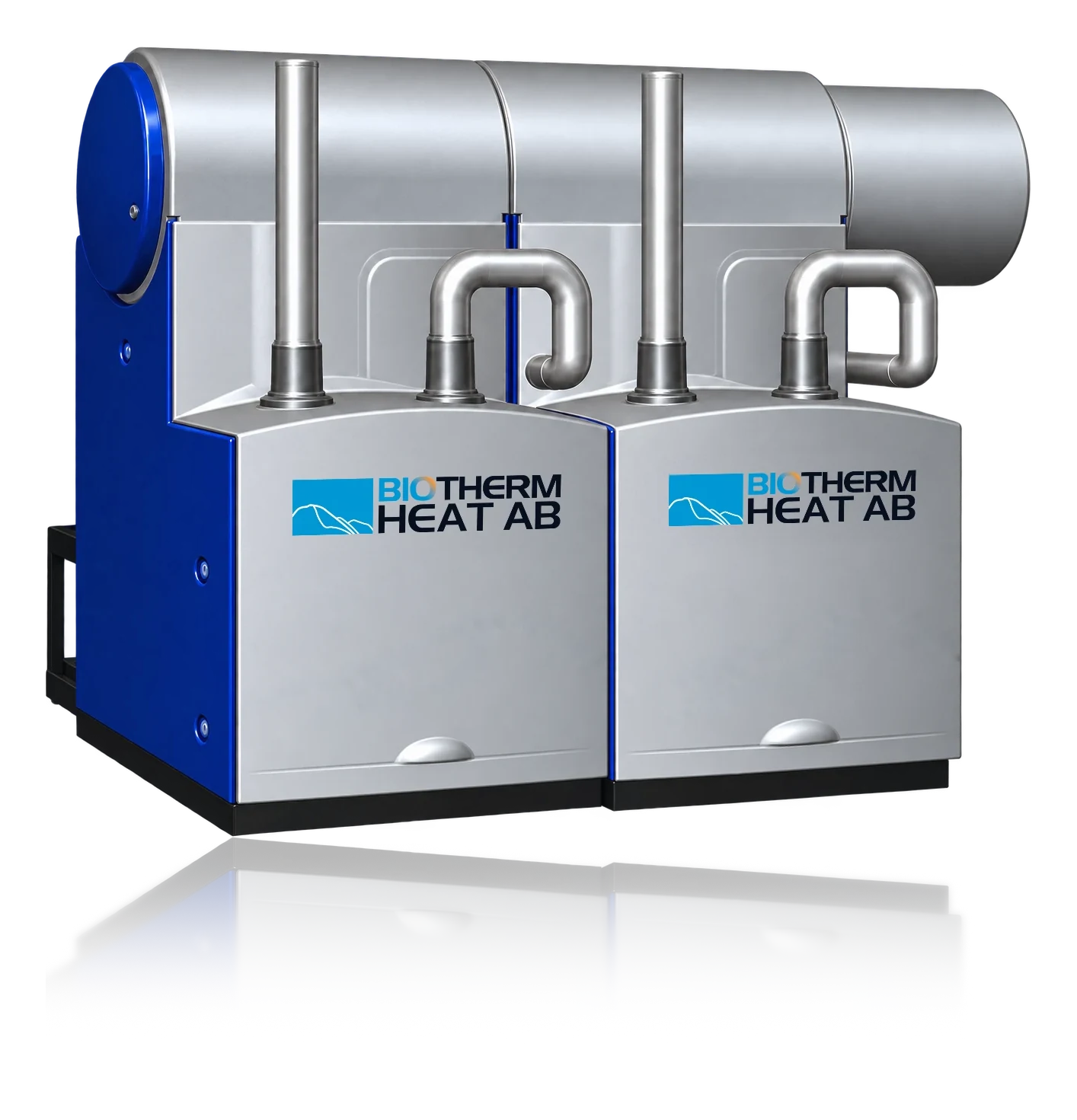

Två Biotherm-enheter sida vid sida i silver och blått, med Biotherm Heat AB-skyltar, på ett blankt golv där de speglas

250–1 000kWEffektområde

01Biotherm-brännaren

Slakteriets avfall.Slakteriets värme.

Biotherms egen brännare för slaktavfall och andra restprodukter. Avfallet krossas, blandas med flis och eldas – och pannan gör värme av det, där det uppstår.

Brännaren kan utrustas med

Varmvattenpanna: max 110 °C
Hetvattenpanna: max 160 °C, och ånggenerator
Ångpanna

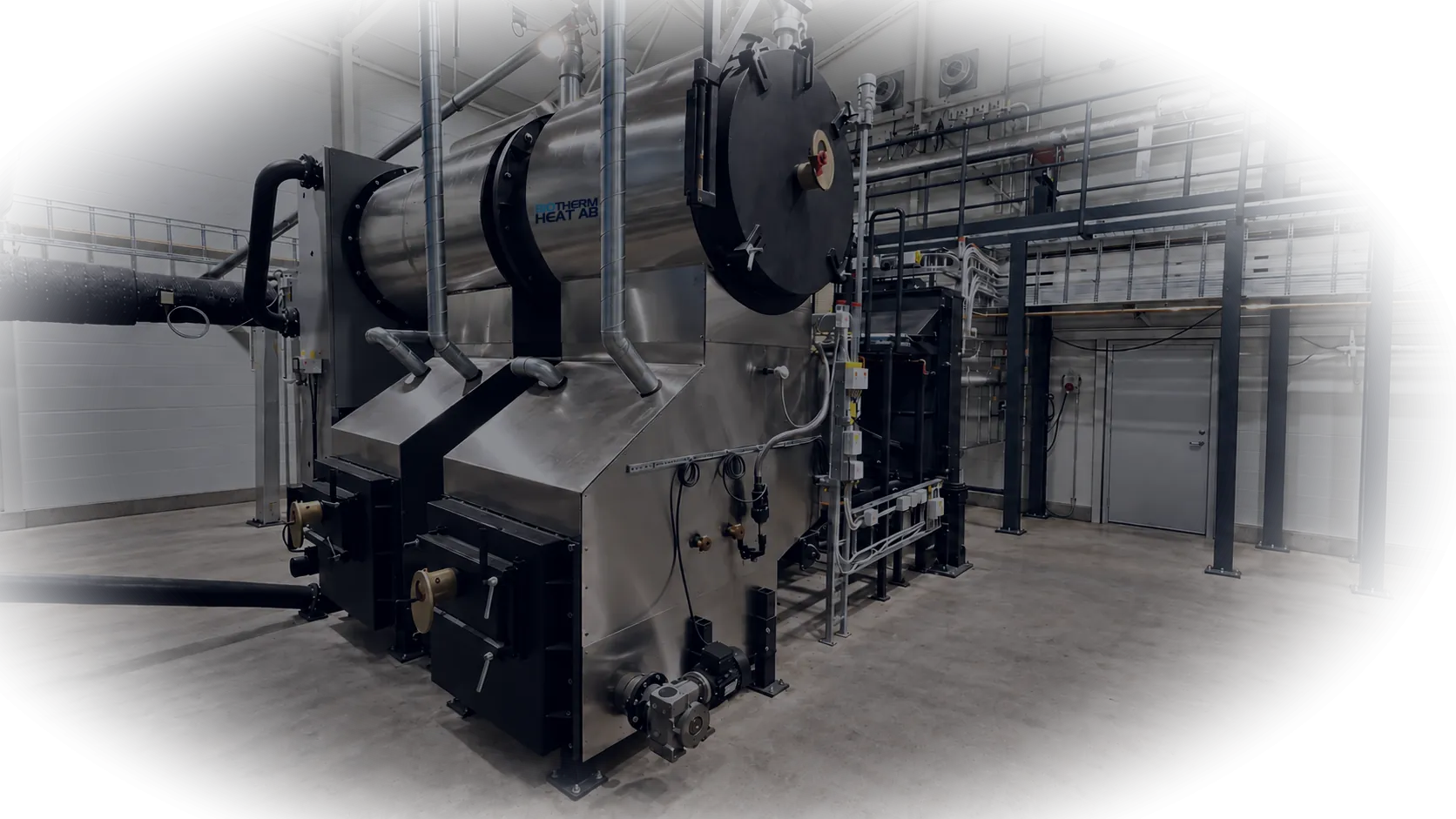

Två Biotherm-brännare i rostfritt med sekundärkanal i ett pannrum

02Kretsloppet

Cirkeln slutspå plats.

Avfallet behöver inte köras bort. Det går igenom krossen och brännaren – och kommer tillbaka som värme, där det uppstod.

Deponi: Behövs inte
Transporter: Ingen bortforsling av avfallet
Lagring: Avfallet behöver inte lagras
Värmen: Används på plats

TillbakaVärmen används där avfallet uppstår.

Restprodukterna
Slaktavfall och andra restprodukter.
Krossen
River avfallet för fortsatt hantering.
Mixern
Blandar slaktavfall och flis till rätt nivå.
Brännaren
Bränslet brinner på rostern.
Pannan
Tar vara på värmen.

03Så fungerar brännaren

Så blir avfalletvärme.

Bränslet matas in bakifrån och brinner på rostern. Rökgaserna stiger upp i den liggande sekundärförbränningen, som i sin tur för energin in i pannan och dess värmeväxlare, som tar vara på värmen.

1
Brännarkroppen
Här brinner bränslet på rostern.
2
Inloppet
Här stiger rökgaserna upp i sekundärkanalen.
3
Sekundärkanalen
Sekundärförbränningen, gemensam för båda brännarna.
4
Pannan
Dess värmeväxlare tar vara på värmen.

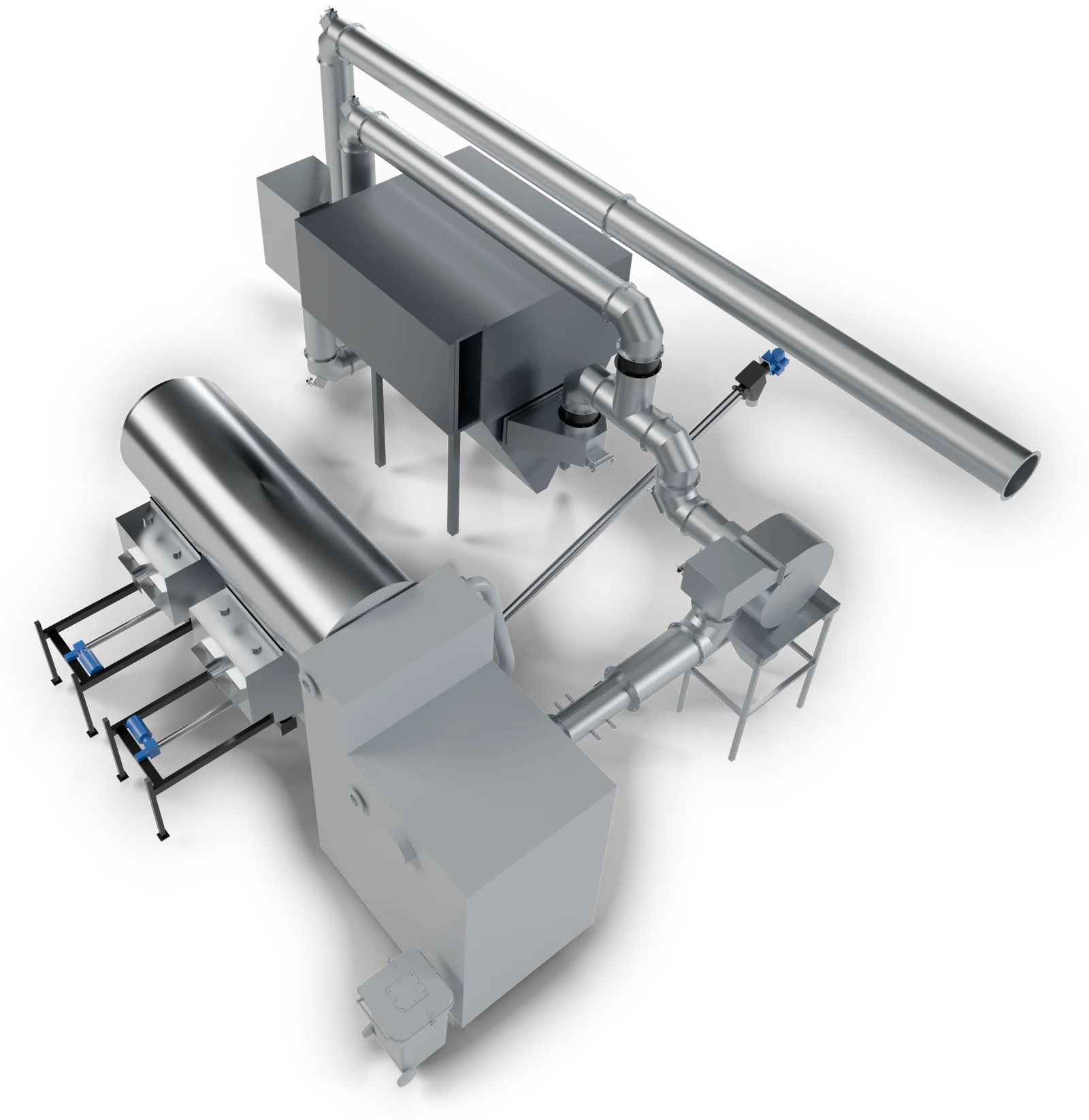

Två brännare med en gemensam liggande sekundärkanal som går in i pannan, ur anläggningens CAD-modell

Krossen: tratt, rivvalsar med blå växelmotor och en svart skopa på 3 m³ under

04Krossen · egen tillverkning

Först krossen.Sedan brännaren.

Krossen river slaktavfall – benrester, kranier och annat – för fortsatt hantering. Den går på inställd tid och körs bara med stängt lock.

Fyll på.Öppna locket och fyll på i tratten.
Stäng.Säkerhetskontakten bekräftar att locket är stängt.
Starta.Ange startkoden. Krossen stannar efter inställd tid.

Motoreffekt: 2 × 7,5 kW; Två rivvalsar.
Inlopp: 1 200 × 800 mm
Krosstid: 0–20 min; Fabriksinställd 5 minuter.
Skopa: 3 m³; Eller transportband.

Mer om Krossen, standard och bred

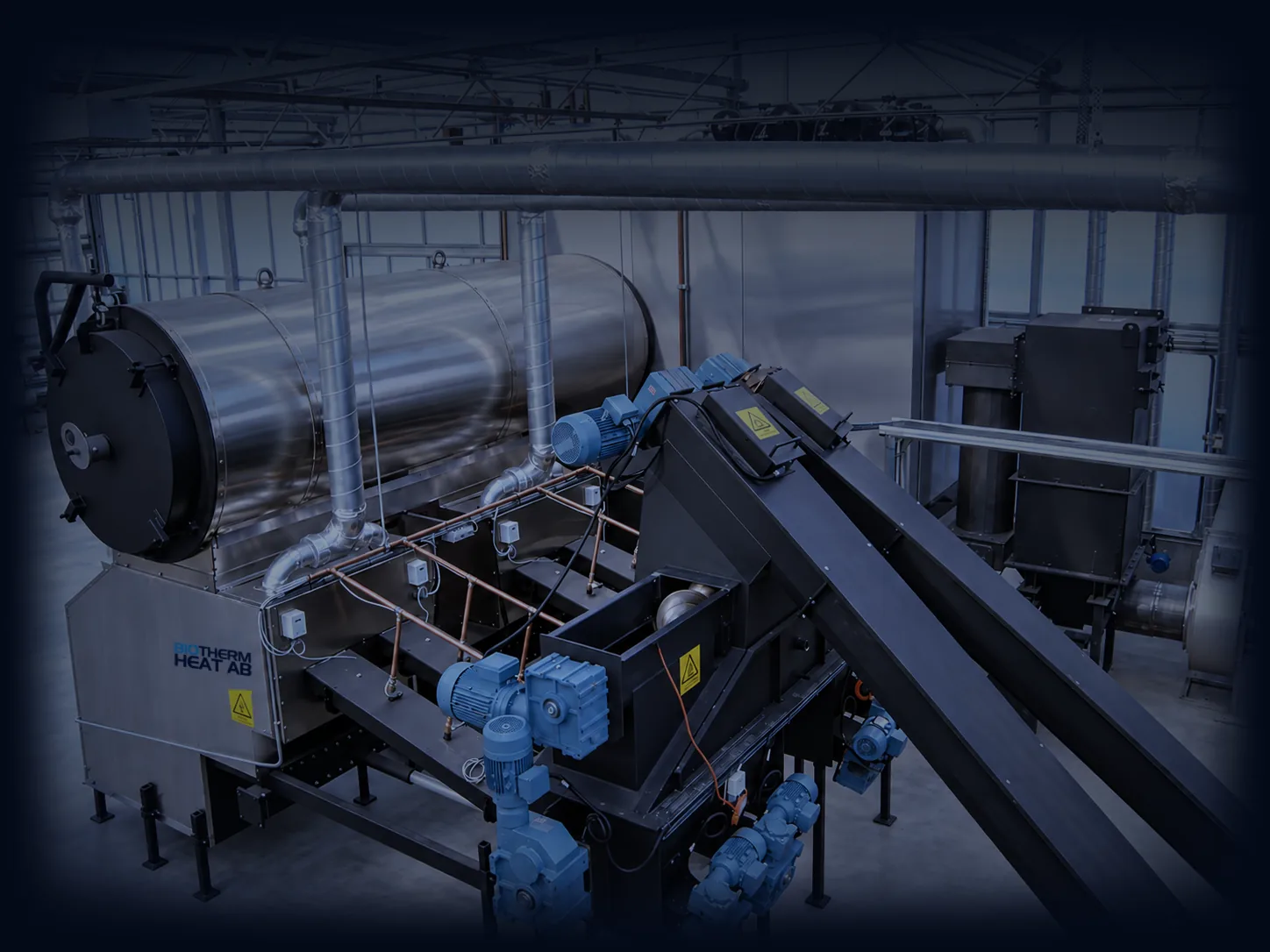

05Anläggningen

Helaanläggningen.

En Biotherm-brännare på 1 000 kW (2 × 500 kW) med en gemensam sekundärkanal framför pannan. Rökgaserna går sedan genom en cyklon och ett slangfilter. Biotherm projekterar anläggningen i 3D.

Rökgasernas väg

1Brännarna
2Sekundärkanalen
3Pannan
4Rökgaskanalen
5Cyklonen
6Slangfiltret

Bränsleinmatningen

Bränslet fylls på i förråden utomhus. Transportskruvar skruvar materialet till mixerfickorna och sedan vidare in i brännaren eller brännarna.

Askan

Askskruvar går tvärs genom brännarnas nedre del och samlar askan från båda brännarna. En stigande skruv för den ut genom väggen, till ett askschakt utanför pannrummet.

06Erfarenhet

Utvecklad försvåra bränslen.

Brännaren är framtagen tillsammans med Luleå tekniska universitet, för en förbränning så nära 100 % som möjligt – oavsett bränsle. Den kan ställas om för biologiska restprodukter och passar därför slakterier och djuruppfödare.

Byggd för slaktavfall, hästgödsel och extremt fuktig flis – och kan ställas om för flis, pellets, briketter, stycketorv och spannmål.
