Kunskapsbank: bränslen, förråd och ekonomi

01Ekonomi

Bioenergi och ekonomi.

Med köpt flis kostar värmen ca 30 öre/kWh. Med egen skog blir det 15–20 öre.

BioenergianläggningenEldar det som är billigast och lättast att få tag på

Elpanna eller värmepumpKan bara drivas med el

Flera vägar in

Flera bränslen, en anläggning

Dagens anläggningar är byggda för flera biobränslen. Ni kan elda det som är billigast och lättast att få tag på – en elpanna eller en värmepump kan bara drivas med el. Bioenergi ger också större kontroll över energikostnaderna.

Lönar det sig?

Det beror på er anläggning, ert bränsle och hur ni värmer i dag. Vi har verktyg som räknar fram återbetalningstiden för just er.

Värme från köpt flis: ca 30 öre/kWh
Med egen skog: 15–20 öre/kWh
Med köpt flis: Något dyrare

Priserna gäller 2023.

02Bränslen

Välj rätt bränsle.

Bränslet avgör vilken panna, vilket förråd och vilket effektområde som passar. Utgå gärna från det som finns nära.

Bränslen, effektområden och vad som är bra att veta
Bränsle	Effektområde	Bra att veta
Flis	20 kW–4,6 MW	Finhackat virke av mindre värdefulla träddelar. Ett av de billigaste sätten att värma, men flisen kräver utrymme – förråd och matning planeras noga.
Pellets	20 kW–4,6 MW	Pressat av torkat och malet sågspån och andra biprodukter. Jämnt och torrt, lätt att automatisera. Lagras i småsäck, storsäck eller bulk.
Ved	10–100 kW	För gården och den mindre fastigheten. Multiauto kan elda ved i eldstadens övre del, tillsammans med flis eller pellets.
Hästgödsel	250–1 000 kW	Eldas med Biotherm-brännaren, utvecklad med Luleå tekniska universitet. Klarar hästgödsel med upp till 60 % fukthalt, och gödseln blir värme på plats i stället för att köras till deponi.
Grot	–	Avverkningsrester, grenar och toppar. Tas tillvara som flis vid slutavverkning.
Spån	–	Spån och bark från sågverken. Spånet kan pressas till pellets eller briketter.
Briketter	–	Torrt såg- eller kutterspån pressat utan tillsatser. Träets eget lignin binder ihop det.
Torv	–	Stycketorv är torv pressad till bitar. Den eldas ofta tillsammans med andra trädbränslen.

Effektområdet gäller våra pannor för bränslet. Rätt storlek för er räknar vi fram i effektberäkningen.

03Flis

Flisens storlekoch fukthalt.

Fuktigare flis ger lägre effekt och högre förbrukning. PelleTech-pannorna klarar flis med upp till 40 % fukthalt.

Fukthalt i bränslet, upp till

Multiautoberoende på bränsle30–40 %

PelleTech-pannor40 %

Biotherm-brännaren60 %

Storleken

Flisens storlek anges i dag som P16S och P31S (G50+). Större fraktioner går också, med större skruvar: från 38 kW finns stokerskruv på 150 mm, och industripannor kan få matarskruvar upp till 180 mm. Grövre material planerar vi tillsammans med er.

Fukten

Ju fuktigare flis, desto lägre effekt och desto mer bränsle går åt. Planera bränslelogistiken och ventilationen i förrådet. Ett stödgolv i flisförrådet ger möjlighet till torkventilation.

Flisstorlek: P16S · P31S
Fukthalt, PelleTech-pannor: Upp till 40 %
Stokerskruv från 38 kW: 150 mm
Matarskruv, industripannor: Upp till 180 mm

04Bränsleåtgång

Hur mycket bränslegår åt?

Flis i kubikmeter per år är ungefär två gånger pannans effekt i kilowatt. En panna på 100 kW går på ungefär 200 m³ flis per år.

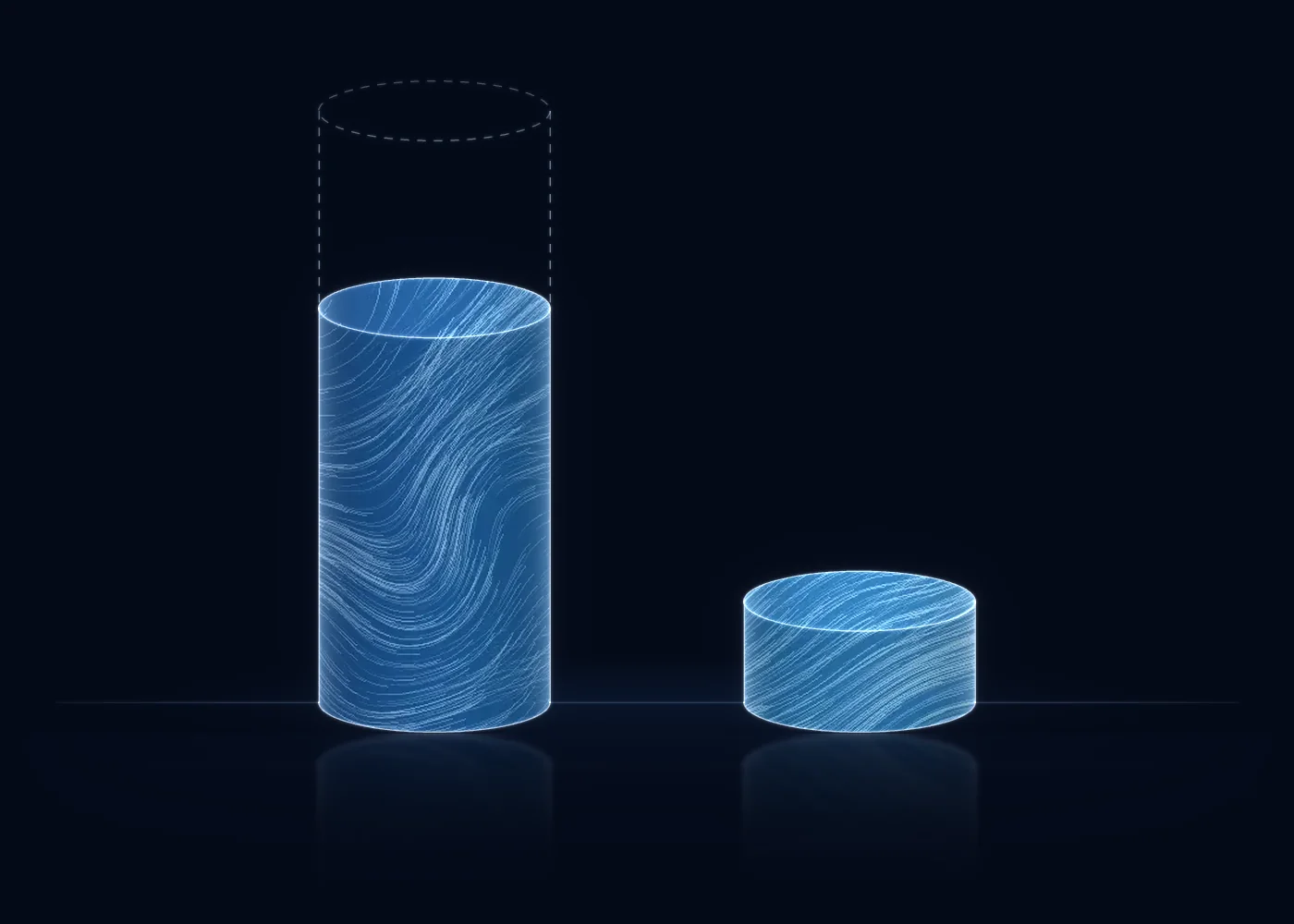

En panna på 100 kW, ett år · höjd i skala efter volym

Tumregeln

Räkna med två gånger effekten – och upp till tre gånger med sämre flis. Pellets tar mindre plats: dela flisvolymen med 3,9, så får ni ungefär volymen pellets.

Exempel på bränsleåtgång per år enligt tumregeln
Pannans effekt	Flis per år	Med sämre flis	Pellets per år
50 kW	100 m³	150 m³	26 m³
100 kW	200 m³	300 m³	51 m³
200 kW	400 m³	600 m³	103 m³
500 kW	1 000 m³	1 500 m³	256 m³
1 000 kW	2 000 m³	3 000 m³	513 m³

Uträknat med tumregeln, ungefärliga volymer. Er förbrukning räknar vi fram i effektberäkningen.

05Ackumulatortank

Hur stor ackumulatortankbehövs?

Räkna med 20–30 liter per kW panneffekt. En panna på 100 kW behöver då en tank på 2 000–3 000 liter.

Utan ackumulatortankMånga starter och stopp

Med ackumulatortankLängre drifttid, färre starter

Pannan i drift över tidPannan går

Varför en tank?

Pannan laddar tanken och stannar när den är full. Det ger längre drifttid och färre starter och stopp, och tanken lagrar värmen och jämnar ut effekten.

Riktvärde och minsta volym

Tumregeln är ett riktvärde. Pannans tillverkare anger också en minsta tankvolym, och den exakta storleken räknar vi fram för er anläggning.

Tumregel: 20–30 liter per kW
Tankar i sortimentet: 300–20 000 liter
Standard: 5 000 liter

50 kW: 1 000–1 500 l
100 kW: 2 000–3 000 l
200 kW: 4 000–6 000 l
500 kW: 10 000–15 000 l

06Förråd

Silo, skrapförråd ellerfjäderomrörare.

Förrådet byggs efter platsen och bränslet. Vi tillverkar skruvar och förråd själva, så variationerna är nästan obegränsade.

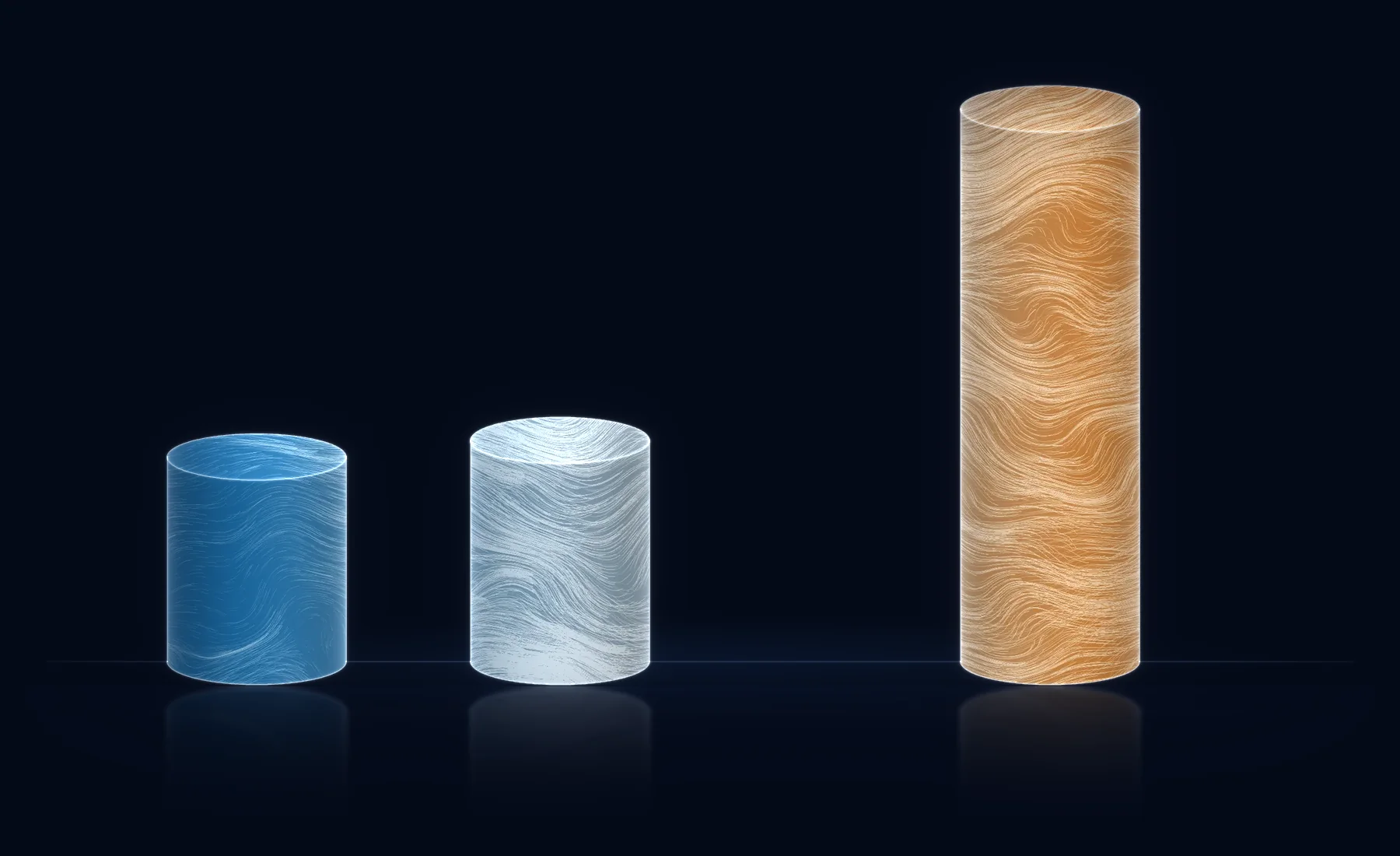

Största volym per förråd · höjd i skala efter volym

Silo

För pellets. Galvaniserat stål, fylls uppifrån via rör från bulkbil och matar pannan med skruv.

Silo

Fjäderomrörare

För flis. Fjäderarmarna sveper över förrådets botten och för bränslet till skruven. Fylls med minst 5 m flis i höjd.

Fjäderomrörare

Skrapförråd

För stora volymer flis. Skrapor i golvet för bränslet fram till utmatningsskruven.

Skrapförråd

Hur stor blir fjäderomröraren?

Diametern är upp till 4 m för de små omrörarna och 6 m för de största. Ett stödjande golv behövs inte – omrörarna är stabila – men det ger ett renare förråd och möjlighet till torkventilation.

Pellets i säck

Pellets kan också lagras i småsäck eller storsäck. Ett vakuumsystem kan hämta pellets från ett förråd en bit bort.

07Rostret

Varför rörligttrappstegsroster?

Ett rörligt roster ger bättre förbränning och klarar sämre och fuktigare bränslen. Därför används det också i industripannor.

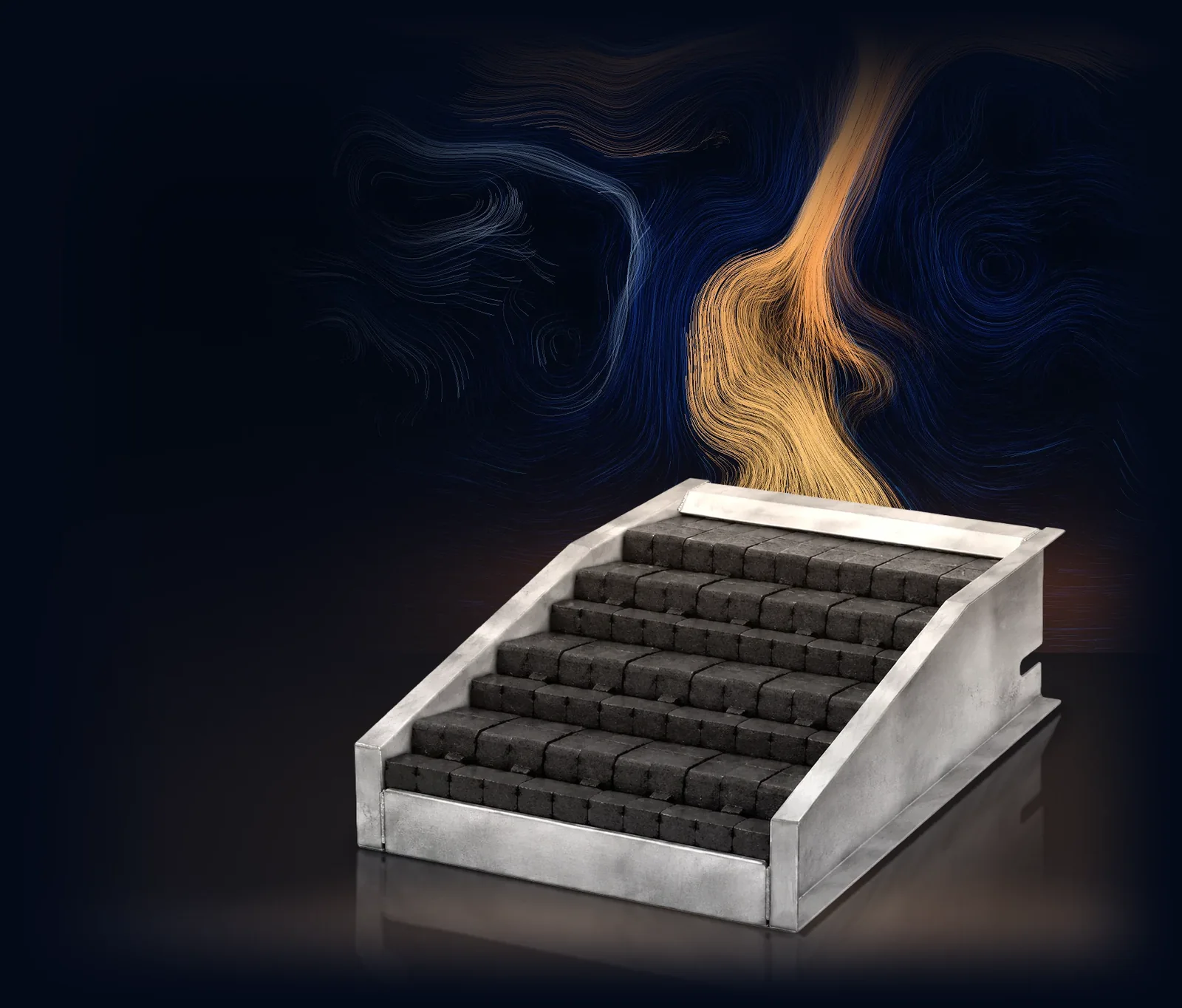

Trappstegsrostret i Multiauto, rosterelement av gjutjärn, med värmen som stiger ur bädden

Bränslet flyttas medan det brinner

Rostret rör sig och för bränslet framåt tills det har brunnit ut, och askan förs bort. När bädden bryts upp förhindras slagg och igensättning.

Multiauto: Rosterelement av gjutjärn med hög kromhalt, rengör sig kontinuerligt
IDRO: Rörligt trapproster med torkzon och förbränningszoner
AERO 150–500: Rörligt roster i sju nivåer
BU: Roststavar av gjutstål som rör sig i två led

08Effektberäkning

Vad en effektberäkninginnebär.

Det första steget är kostnadsfritt. Effektberäkningen ger er ett underlag att fatta beslut på, innan något byggs.

01
Behovsanalys
Vi går igenom ert värmebehov, era bränslen och era lokaler. Effektberäkningen är kostnadsfri.
02
Projektering
Beräkningar, 3D-ritningar i IRONCAD, systemdokumentation samt konstruktions- och designritningar.
03
Tillverkning
Skruvar, förråd och egna anläggningar tillverkar vi själva, anpassade efter just er plats.
04
Installation
Montage, igångkörning och intrimning – anläggningen lämnas över klar att köra.
05
Utbildning
Vi lär er anläggningen och lämnar drift- och skötselinstruktioner.
06
Service
En till två gånger per år, med larm, fjärrövervakning och fjärrstyrning.

Hela projektet, eller delar av det

Pannrummet ritas i 3D och 2D med VS- och elritningar, och vid igångkörningen får ni en dokumenterad utbildning. Vi kan ta hela projektet som totalentreprenör, med kulvert, skorsten och undercentraler, eller bara delar – lokala VVS- och elfirmor kan också montera.
