Grön återvinningett koncept för hästgården
Gödsel blirpellets
Hästgödseln torkas, pressas till pellets och blir värme – i ett eget kretslopp på gården.

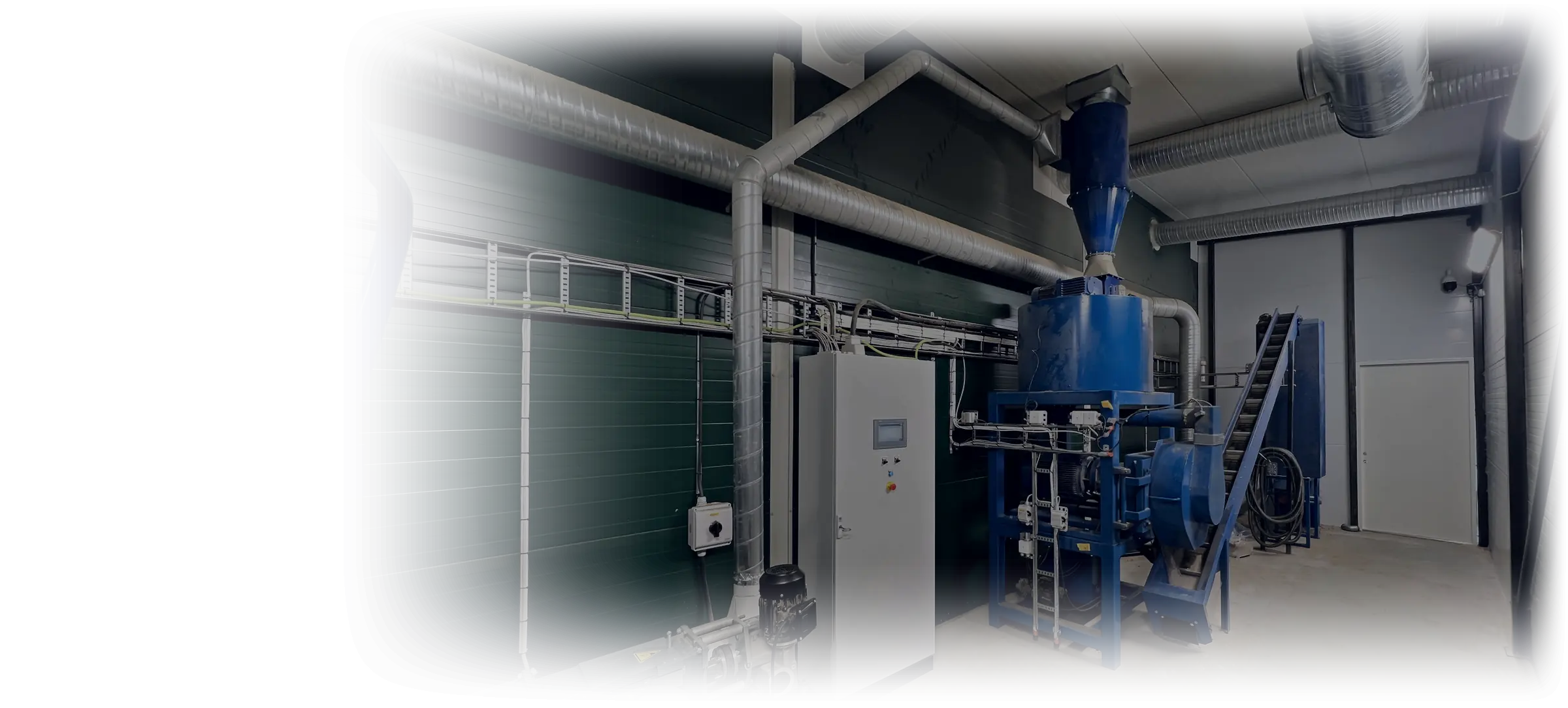

Anläggningen på Menhammar
01Så fungerar det
Gårdens gödsel.Gårdens värme.
Pelletspressen är en del av ett helt koncept. Hästgödseln matas från vårt eget förråd till vår egen tork, pressas till pellets och eldas i Biotherm-brännaren – och värmen går både tillbaka till torken och till fastigheterna.
1 · Gödseln
30–70%
fukt
Fuktig och färsk, från förrådet.
2 · Torken
11–15%
fukt
Biotherm-torken, en skruvtork.
3 · Pressen
ca 5–7%
fukt
Den torkade gödseln blir pellets.
4 · Lagret
till vintern
Torr och komprimerad lagras pelletsen från sommaren till vintern.
5 · Brännaren
värme
Biotherm-brännaren eldar pelletsen. Värmen går till husen – och tillbaka till torken.
En kostnad blir en intäkt
Hästgödseln, som man hittills har betalat för att bli av med, har blivit ett högpotent bränsle. En kostnad har blivit en intäkt som är lätt att hantera.
Överskottet säljs
Pellets som inte går till eget bruk kan säljas på den öppna marknaden. Återigen blir en tidigare kostnad en fast inkomst.

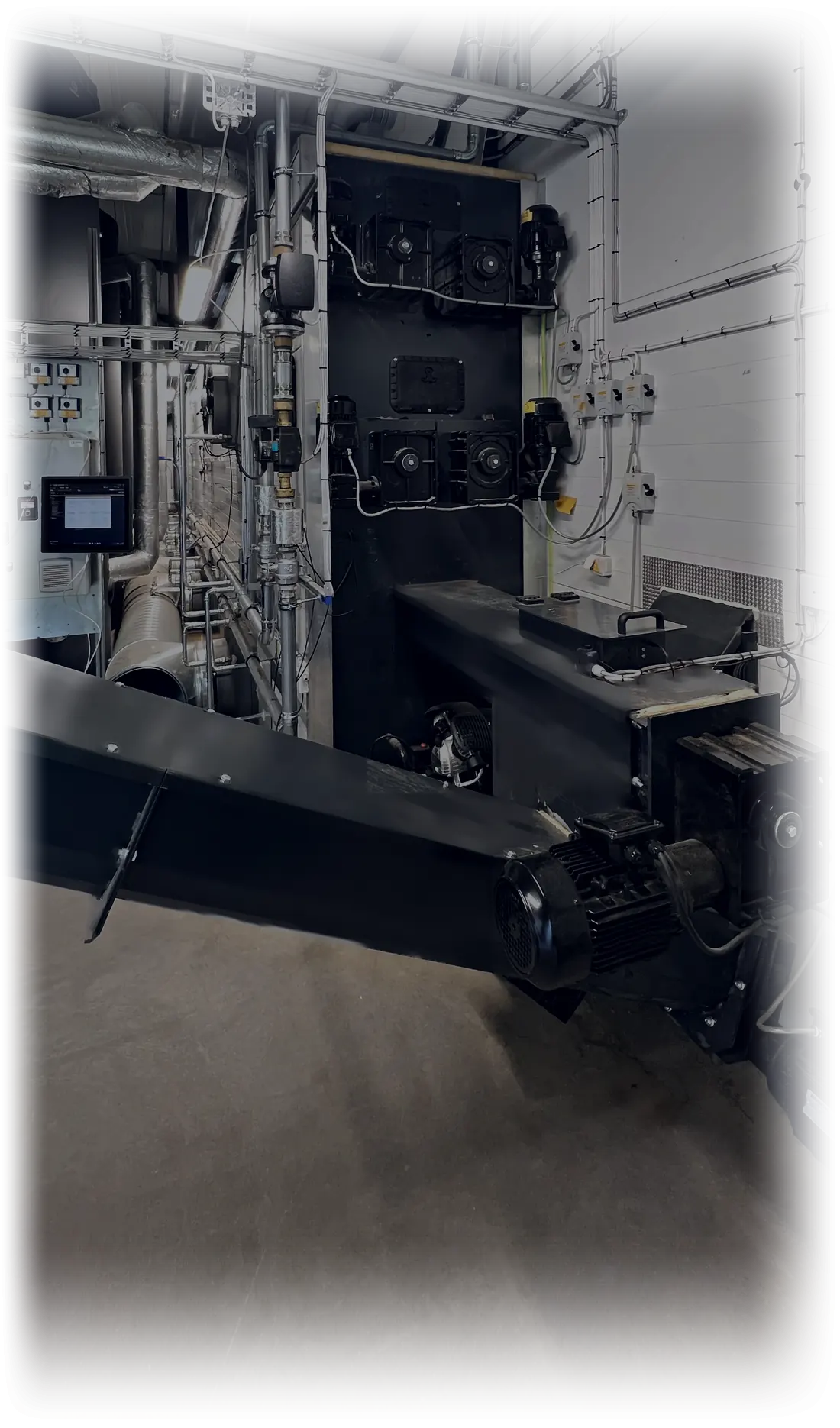

02Biotherm-torken · egen utveckling
Fukten utförst.

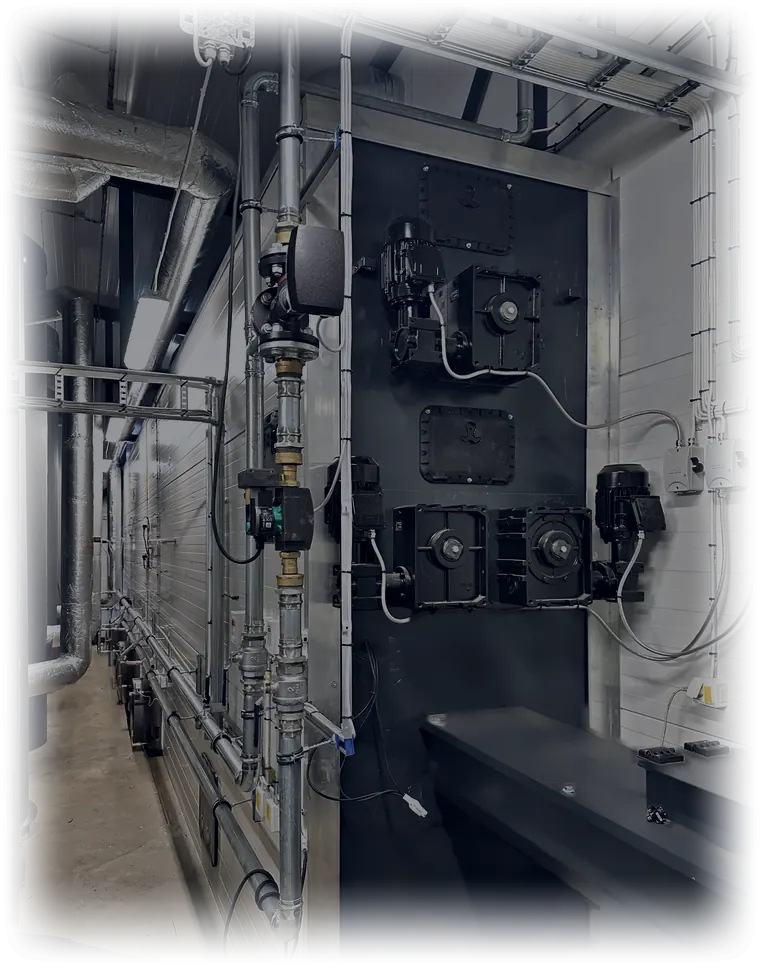

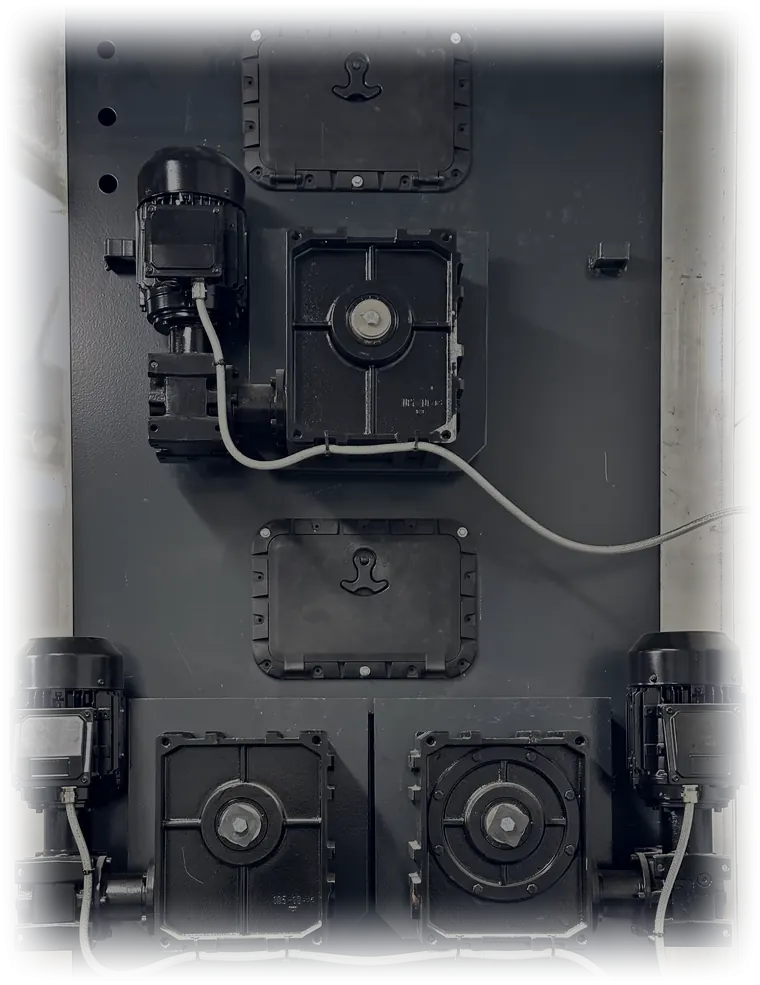

Från gödselförrådet kommer bränslet till vår innovativa skruvtork, som torkar det snabbt från 30–70 % till 11–15 % fukt. Torken är utvecklad och framtagen för hästgödsel, men kan användas till andra biobränslen också.
In30–70%fukt
Ut11–15%fukt
- Elda direkt
- Torkar man till 20–25 % för att elda materialet direkt i en panna går det snabbare och med högre kapacitet.
- Två vägar
- Från torkens ände kan bränslet matas åt två håll – till pelletspressen, eller torrt direkt till en panna som eldar det som det är.
- Bara torken
- Anläggningen byggs efter kundens behov – man kan till exempel köpa bara torken, för att torka bränslet utan att pelletera det.

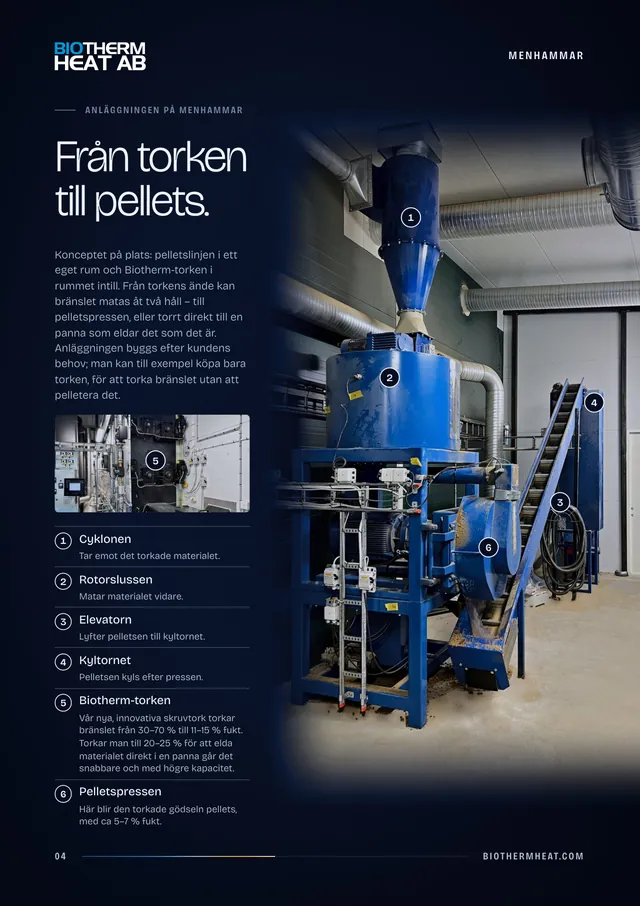

03Pelletslinjen
Från torkentill pellets.

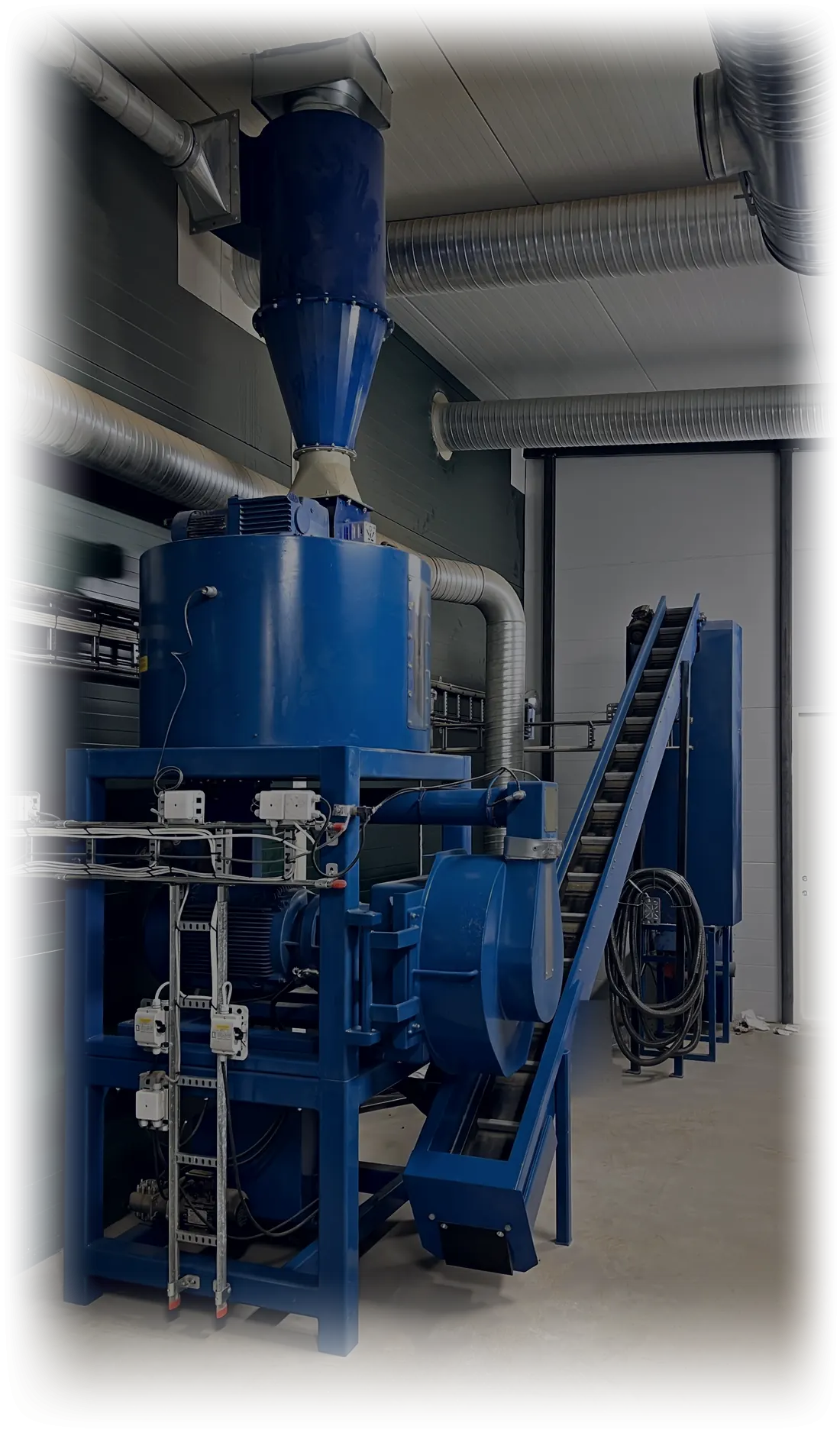

Den torkade gödseln pressas till pellets, som kyls och siktas innan de går vidare till lagret.
- 1
Cyklonen
Tar emot det torkade materialet.
- 2
Rotorslussen
Matar materialet vidare.
- 3
Pelletspressen
Här blir den torkade gödseln pellets, med ca 5–7 % fukt.
- 4
Elevatorn
Lyfter pelletsen till kyltornet.
- 5
Kyltornet
Pelletsen kyls efter pressen.
- 6
Sikten
Under kyltornet.
Eget styrsystemHela kedjan – förrådet, torken, pressen och pannan – styrs av vårt eget styrsystem, som är unikt för hela kedjan.

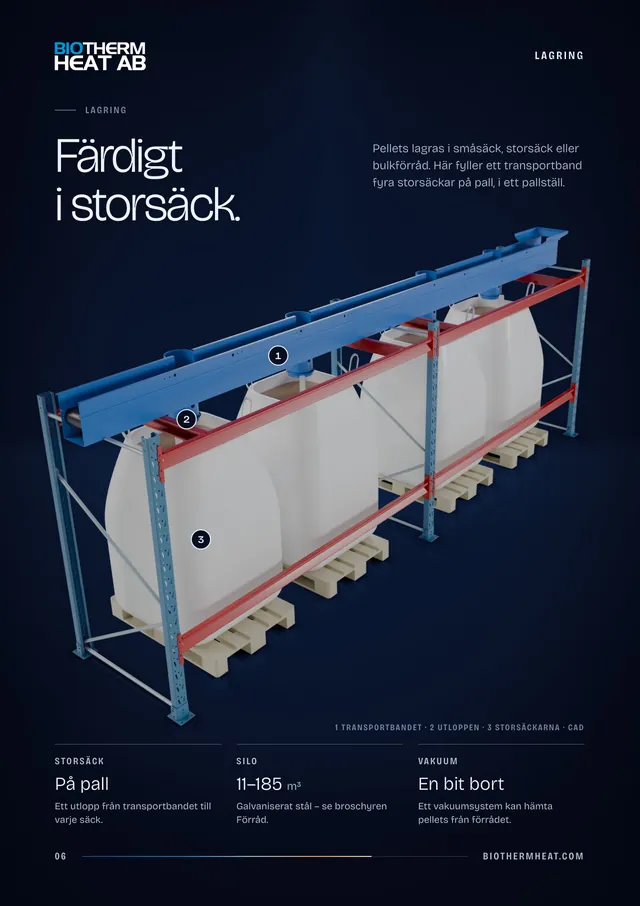

04Lagring
Färdigt i storsäck.

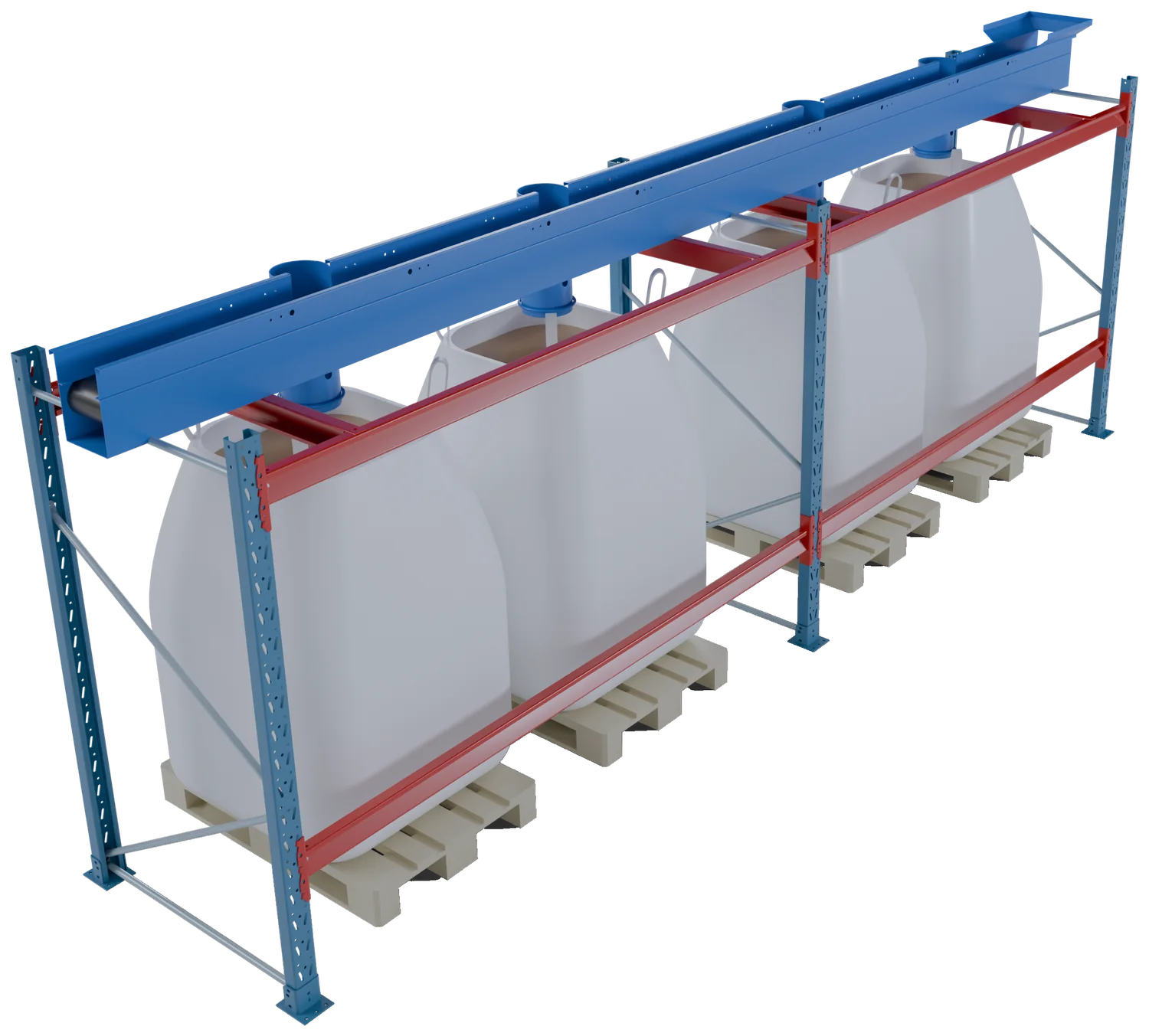

Pellets lagras i småsäck, storsäck eller bulkförråd. Här fyller ett transportband fyra storsäckar på pall, i ett pallställ.
- Storsäck
- På pallEtt utlopp från transportbandet till varje säck.
- Silo
- 11–185 m³Galvaniserat stål. Se silorna
- Vakuum
- En bit bortEtt vakuumsystem kan hämta pellets från förrådet.
05Värmen
Allt tastillvara.
Pelletsen eldas och ger värme till husen och till torken – som gör nya pellets. En restprodukt tas tillvara.
ca 130 kWtillbaka till torken
Det stora överskottetvärmer husen
06Hållbar värme sedan 1976
En kontakt. Hela vägen.
Ett familjeföretag i fjärde generationen, med kontor i Västerås och Luleå. Vi har också Biotherm-brännaren, som eldar pelletsen, och vårt eget styrsystem för hela kedjan.
- BehovsanalysMed kostnadsfri effektberäkning.
- ProjekteringRitningar i 3D.
- InstallationIgångkörning och intrimning.
- UtbildningI drift och skötsel.
- ServiceLarm och fjärrövervakning.

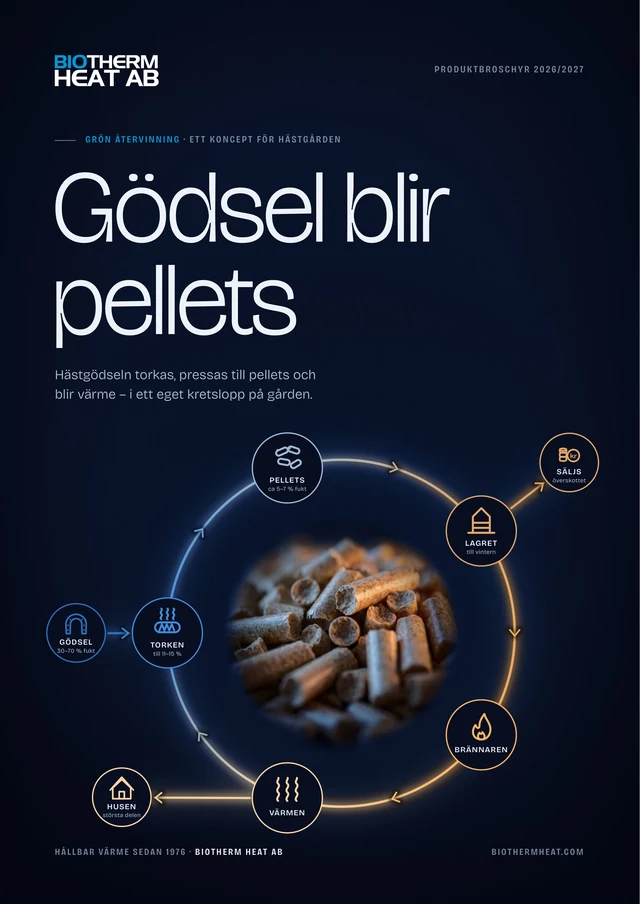

Broschyren
Allt om konceptet i en broschyr.
PDF · 8 sidor · 1,6 MB
Kostnadsfri effektberäkning
Låt oss räkna på er värme.
Vi börjar med en behovsanalys och en kostnadsfri effektberäkning. Sedan tar vi ansvar för hela anläggningen, från förråd till färdig värme.
