Hästar med täcken framför ett upplyst rött stall en vinterkväll

Biotherm-brännaren för hästgödsel, 250–1 000 kW

Från gödseltill värme.

Biotherms unika brännare eldar gödseln och ströet från boxarna på gården. Värmen går till stall, ridhus och bostäder – i stället för att gödseln lagras, körs bort och lämnas på deponi.

Broschyren som PDF3,4 MB · 12 sidor
Effekt
250–1 000 kW
Fukthalt i gödseln
Upp till 60 %
Deponi
Behövs inte
Utvecklad med
Luleå tekniska universitet
En hästmule i närbild, ur mörkret

01Värmekällan

Varje häst ären värmekälla.

Gödseln från en normalstor häst ger bränsle för ungefär 4 kW, dygnet runt.

Per hästdygnet runt
40 hästar
ca160kW
En normalstor ridskola eller travanläggning.
Uppvärmd yta
ca2 500m²
Stall, lokaler och bostäder.

Avfallet blir värme på plats – utan deponi och transporter.

Ungefärliga värden enligt Biotherm, för en normalstor häst och en anläggning med 40 hästar.

02Fukthalten

Gödseln fårvara blöt.

Hästgödsel håller 30–75 % fukthalt. Brännaren eldar den med upp till 60 % – och fukthalten styrs genom att flis blandas in.

Gödseln från boxarna

30–75 % Flis blandas in
Fukthalt i procent. Gödseln från boxarna håller 30–75 %. Brännaren eldar gödsel med upp till 60 % fukthalt; fukthalten styrs genom inblandning av flis.

Mixern

Bränslet blandas i mixern – flis och hästgödsel till rätt nivå – innan det kommer till brännarna.

Tork och pelletering

Gödseln kan också bli pellets. Den torkas i vår egen tork och pressas till pellets, som kan lagras från sommaren till vintern. Exempel: av en brännare på 500 kW går ca 130 kW till torken – överskottet värmer fastigheterna.

Gödsel blir pellets

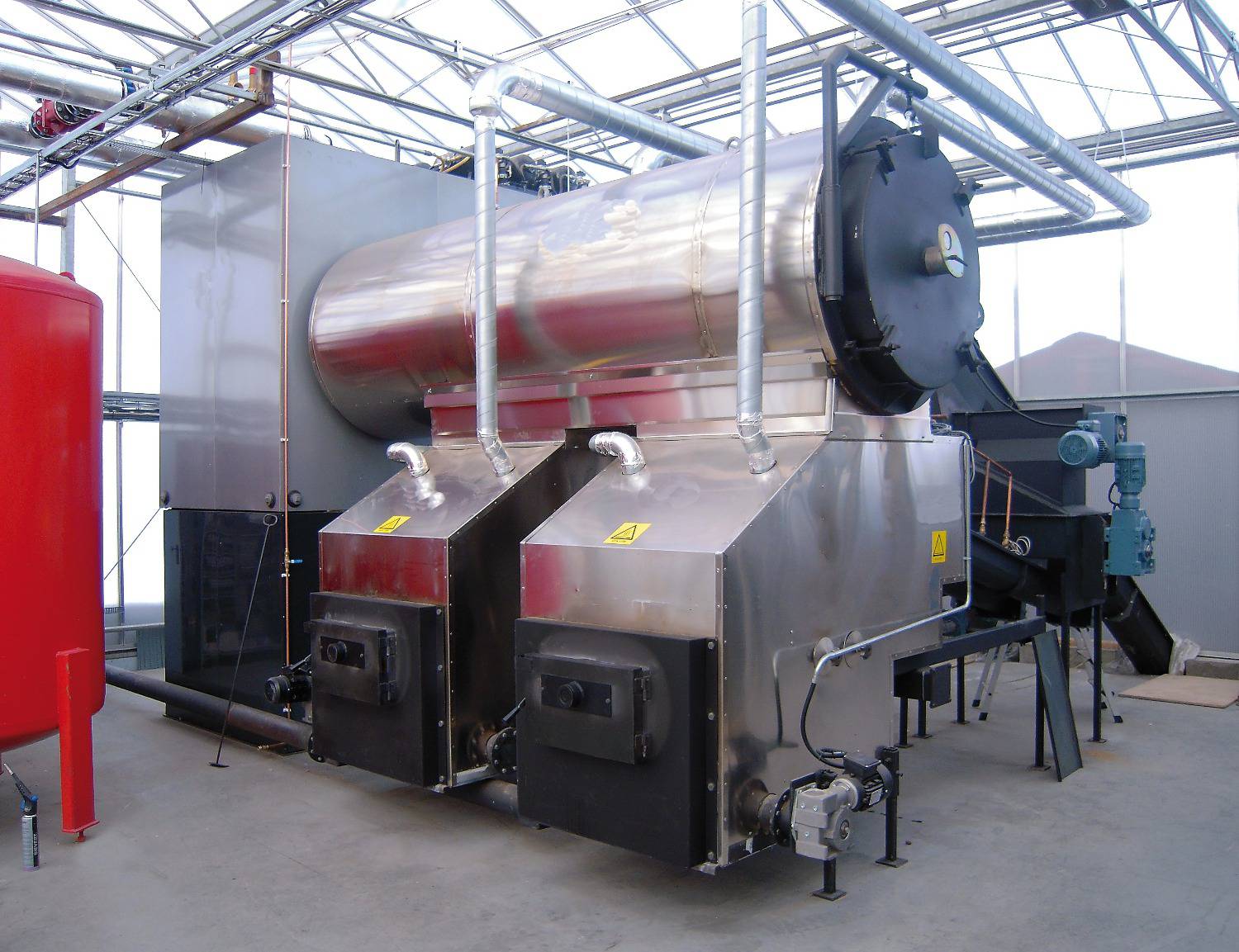

Två Biotherm-brännare i rostfritt utförande med täckplåtar, svarta luckor och liggande sekundärkanaler

03Brännaren

Byggd för detblöta bränslet.

Biotherms unika brännare för hästgödsel, extremt fuktig flis och slaktavfall – och den kan ställas om för fler bränslen. Bilden visar två brännare i rostfritt utförande, med täckplåtar.

250–1 000kWEffektområde

Utvecklad av Biotherm Heat AB tillsammans med Luleå tekniska universitet.

Eldar

Kan ställas om för

  • Flis
  • Pellets
  • Briketter
  • Stycketorv
  • Spannmål

Kan utrustas med

  • Varmvattenpannamax 110 °C
  • Hetvattenpannamax 160 °C, och ånggenerator
  • Ångpanna

04Anläggningen

Från förrådettill askan.

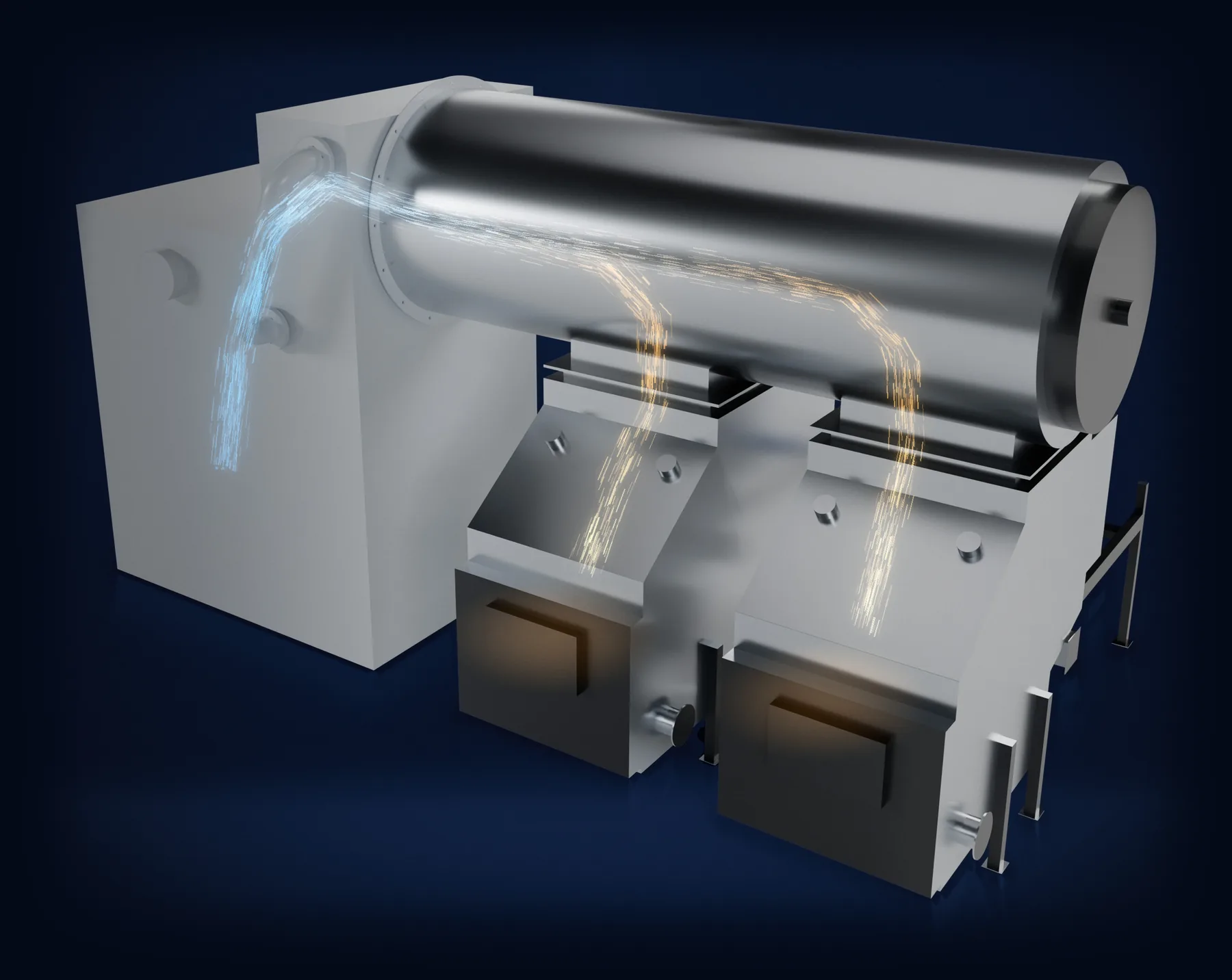

Två brännare sida vid sida, med en gemensam sekundärkanal framför pannan – här i tre steg. Biotherm projekterar anläggningen i 3D.

Anläggningen snett framifrån: fallschakten, två lutande transportskruvar, mixern och skruvmotorerna under brännarna och den liggande sekundärkanalen

Från bränsleförrådet till förbränning.

Bränslet fylls på i förråden utomhus. Transportskruvar skruvar materialet till mixerfickorna och sedan vidare in i brännarna.

  1. 1
    Fallschakten

    Från förrådet.

  2. 2
    Transportskruvar

    Skruvar bränslet från förråden till mixerstationerna.

  3. 3
    Mixern

    Blandar flis och hästgödsel till rätt nivå innan materialet kommer till brännarna.

  4. 4
    Skruvmotorer

    Skruvar till slut in bränslet i respektive brännare.

Efter pannan går rökgaserna genom en cyklon och ett slangfilter. Hela kedjan visas på sidan om brännaren för slaktavfall – det är samma brännare.

Se hela anläggningen

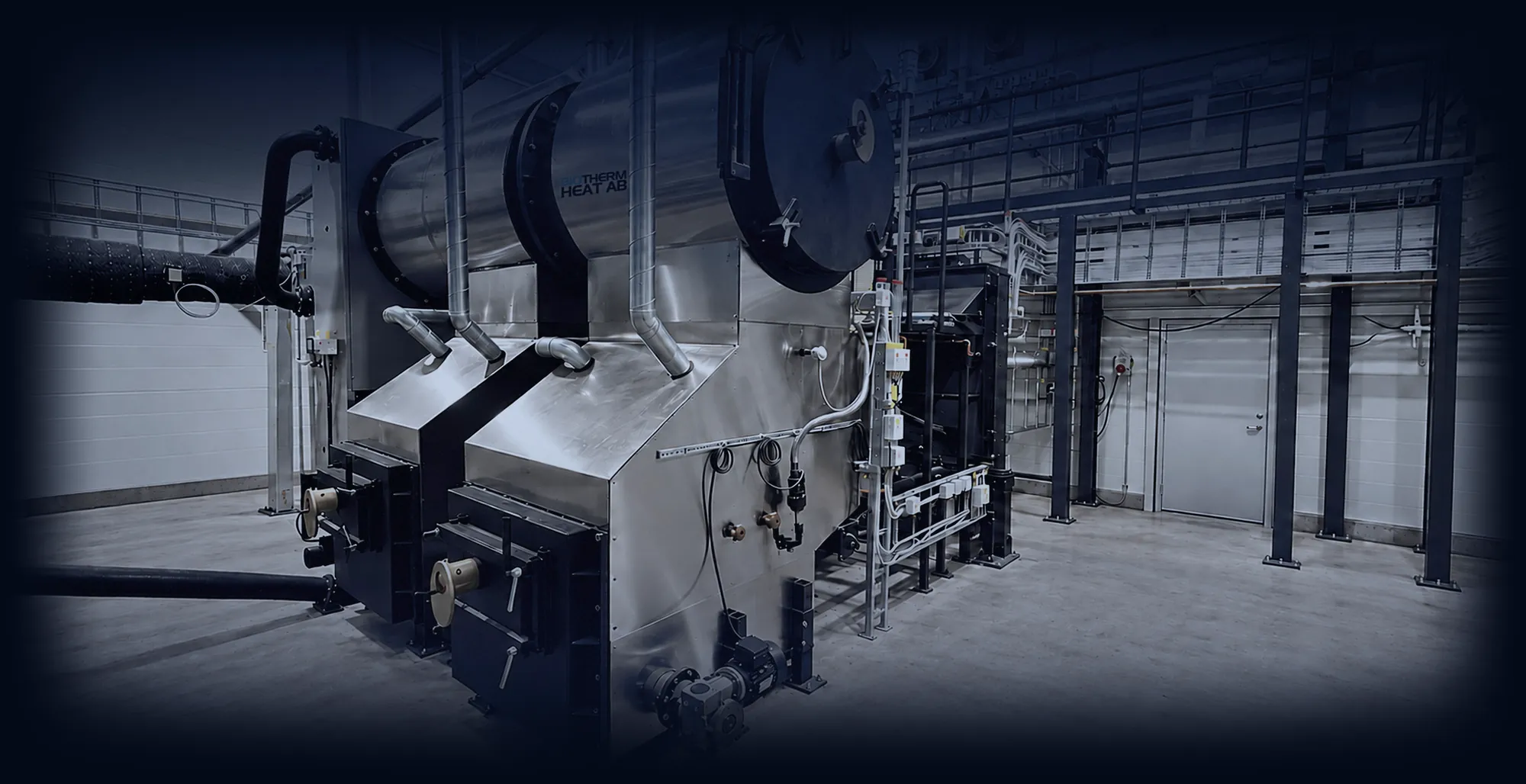

Levererad Biotherm-anläggning: två rostfria brännare med sekundärkanal i ett pannrum
Levererad Biotherm-anläggning

05Erfarenhet

Över 20 årmed hästgödsel.

Brännaren är framtagen tillsammans med Luleå tekniska universitet, för en förbränning så nära 100 % som möjligt – oavsett bränsle.

Vi är ett familjeföretag i fjärde generationen, med kontor i Västerås och Luleå. Vi har utvecklat brännaren själva – och finns kvar när värmen är igång.

  1. Sedan 1976Hållbar värme från familjeföretaget
  2. 1996Ett 15-årigt samarbete med Luleå tekniska universitet börjar
  3. Över 20 årErfarenhet av hästgödsel som bränsle
Referens
Ickholmen
Effekt
1 000 kW (2 × 500 kW)

Hela kedjan

Det som hör till.

Förråd, tork och tankar kommer också från oss – och passar ihop med brännaren från början.
